基于 OpenCV 的表格文本内容提取

  • AI科技大本营
  • 2022年1月24日04时

作者 | 小白
来源 | 小白学视觉

小伙伴们可能会觉得从图像中提取文本是一件很麻烦的事情,尤其是需要提取大量文本时。PyTesseract是一种光学字符识别(OCR),该库提了供文本图像。

PyTesseract确实有一定的效果,用PyTesseract来检测短文本时,结果相当不错。但是,当我们用它来检测表格中的文本时,算法执行失败。

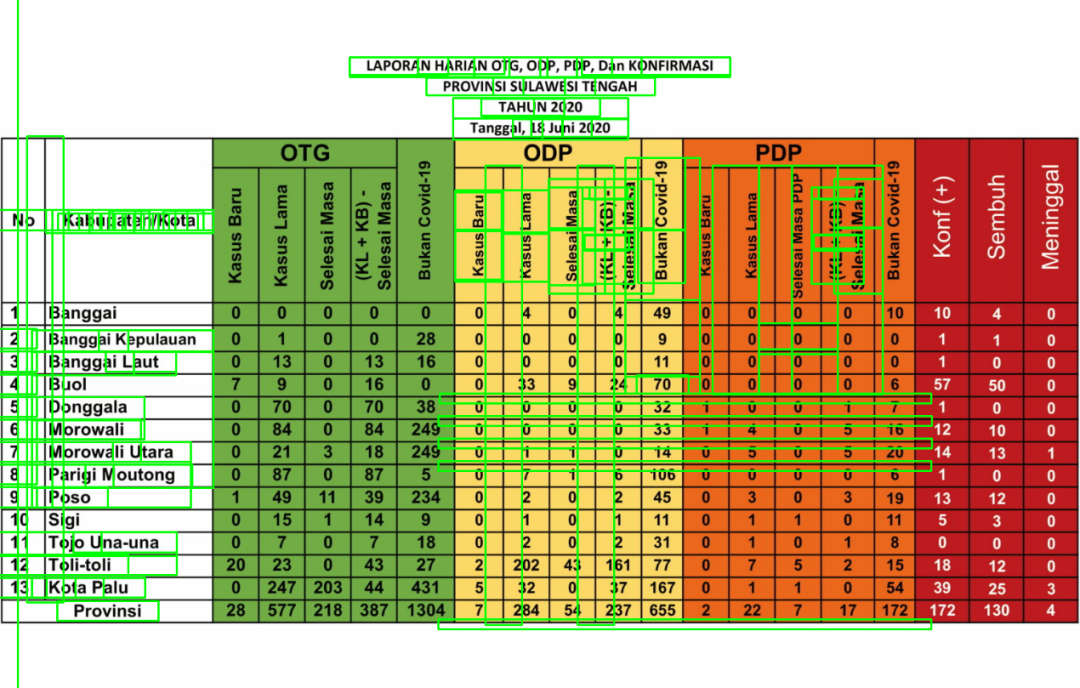

图1.直接使用PyTesseract检测表中的文本

图1描绘了文本检测结果,绿色框包围了检测到的单词。可以看出算法对于大部分文本都无法检测,尤其是数字。而这些数字却是展示了每日COVID-19病例的相关信息。那么,如何提取这些信息?


简介

在编写算法时,我们通常应该以我们人类理解问题的方式来编写算法。这样,我们可以轻松地将想法转化为算法。

当我们阅读表格时,首先注意到的就是单元格。一个单元格使用边框(线)与另一个单元格分开,边框可以是垂直的也可以是水平的。识别单元格后,我们继续阅读其中的信息。将其转换为算法,您可以将过程分为三个过程,即单元格检测区域(ROI)选择文本提取

在执行每个任务之前,让我们先导入必要内容

import cv2 as cvimport numpy as npfilename = 'filename.png'img = cv.imread(cv.samples.findFile(filename))cImage = np.copy(img) #image to draw linescv.imshow("image", img) #name the window as "image"cv.waitKey(0)cv.destroyWindow("image") #close the window
单元格检测

查找表格中的水平线和垂直线可能是最容易开始的。有多种检测线的方法,这里我们采用OpenCV库中的Hough Line Transform。

在应用霍夫线变换之前,需要进行一些预处理。第一是将存在的RGB图像转换为灰度图像。因为灰度图像对于Canny边缘检测而言非常重要。

gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)cv.imshow("gray", gray)cv.waitKey(0)cv.destroyWindow("gray")canny = cv.Canny(gray, 50, 150)cv.imshow("canny", canny)cv.waitKey(0)cv.destroyWindow("canny")
下面的两幅图分别显示了灰度图像和Canny图像。
图2.灰度和Canny图像
霍夫线变换
在OpenCV中,此算法有两种类型,即标准霍夫线变换和概率霍夫线变换。标准变换为我们提供直线方程,因此我们无法得知直线的起点和终点。概率变换将为我们提供线列表,即直线起点与终点的坐标值列表。我们优先选用的是概率变化。

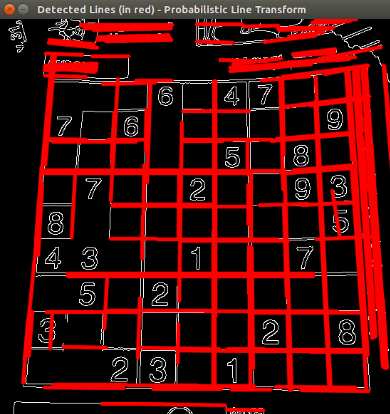

图3.霍夫线变换结果示例(来源:OpenCV)
对于HoughLinesP函数,有如下几个输入参数:
  • image-8位单通道二进制源图像。该图像可以通过该功能进行修改。

  • rho—累加器的距离分辨率,以像素为单位。

  • theta—弧度的累加器角度分辨率。

  • threshold-累加器阈值参数。仅返回那些获得足够投票的行

  • line线的输出向量。这里设置为无,该值保存到linesP

  • minLineLength—最小行长。短于此的线段将被拒绝。

  • maxLineGap—同一线上的点之间允许链接的最大间隙。

# cv.HoughLinesP(image, rho, theta, threshold[, lines[, minLineLength[, maxLineGap]]]) → linesrho = 1theta = np.pi/180threshold = 50minLinLength = 350maxLineGap = 6linesP = cv.HoughLinesP(canny, rho , theta, threshold, None, minLinLength, maxLineGap)
为了区分水平线和垂直线,我们定义了一个函数并根据该函数的返回值添加列表。
def is_vertical(line): return line[0]==line[2]def is_horizontal(line): return line[1]==line[3]horizontal_lines = []vertical_lines = []
if linesP is not None: for i in range(0, len(linesP)): l = linesP[i][0] if (is_vertical(l)): vertical_lines.append(l)
elif (is_horizontal(l)): horizontal_lines.append(l)for i, line in enumerate(horizontal_lines): cv.line(cImage, (line[0], line[1]), (line[2], line[3]), (0,255,0), 3, cv.LINE_AA)
for i, line in enumerate(vertical_lines): cv.line(cImage, (line[0], line[1]), (line[2], line[3]), (0,0,255), 3, cv.LINE_AA)
cv.imshow("with_line", cImage)cv.waitKey(0)cv.destroyWindow("with_line") #close the window

图4.霍夫线变换结果—没有重叠滤波器
重叠滤波器
检测到的线如上图所示。但是,霍夫线变换结果中有一些重叠的线。较粗的线由多个相同位置,长度不同的线组成。为了消除此重叠线,我们定义了一个重叠过滤器。
最初,基于分类索引对线进行分类,水平线的y和垂直线的x。如果下一行的间隔小于一定距离,则将其视为与上一行相同的行。
def overlapping_filter(lines, sorting_index): filtered_lines = []
lines = sorted(lines, key=lambda lines: lines[sorting_index]) separation = 5 for i in range(len(lines)): l_curr = lines[i] if(i>0): l_prev = lines[i-1] if ( (l_curr[sorting_index] - l_prev[sorting_index]) > separation): filtered_lines.append(l_curr) else: filtered_lines.append(l_curr)
return filtered_lines
实现重叠滤镜并在图像上添加文本,现在代码应如下所示:
horizontal_lines = []vertical_lines = []
if linesP is not None: for i in range(0, len(linesP)): l = linesP[i][0] if (is_vertical(l)): vertical_lines.append(l)
elif (is_horizontal(l)): horizontal_lines.append(l) horizontal_lines = overlapping_filter(horizontal_lines, 1) vertical_lines = overlapping_filter(vertical_lines, 0)for i, line in enumerate(horizontal_lines): cv.line(cImage, (line[0], line[1]), (line[2], line[3]), (0,255,0), 3, cv.LINE_AA) cv.putText(cImage, str(i) + "h", (line[0] + 5, line[1]), cv.FONT_HERSHEY_SIMPLEX, 0.5, (0, 0, 0), 1, cv.LINE_AA) for i, line in enumerate(vertical_lines): cv.line(cImage, (line[0], line[1]), (line[2], line[3]), (0,0,255), 3, cv.LINE_AA) cv.putText(cImage, str(i) + "v", (line[0], line[1] + 5), cv.FONT_HERSHEY_SIMPLEX, 0.5, (0, 0, 0), 1, cv.LINE_AA)
cv.imshow("with_line", cImage)cv.waitKey(0)cv.destroyWindow("with_line") #close the window

图5.霍夫线变换结果—带重叠滤波器

有了这个代码,就不会提取出重叠的行了。此外,我们还将在图像中写入水平和垂直线的索引,这将有利于ROI的选择。


ROI选择

首先,我们需要定义列数和行数。这里我们只对第二行第十四行以及所有列中的数据感兴趣。对于列,我们定义了一个名为关键字的列表,将其用于字典关键字。

## set keywordskeywords = ['no', 'kabupaten', 'kb_otg', 'kl_otg', 'sm_otg', 'ks_otg', 'not_cvd_otg', 'kb_odp', 'kl_odp', 'sm_odp', 'ks_odp', 'not_cvd_odp', 'death_odp', 'kb_pdp', 'kl_pdp', 'sm_pdp', 'ks_pdp', 'not_cvd_pdp', 'death_pdp', 'positif', 'sembuh', 'meninggal']
dict_kabupaten = {} for keyword in keywords: dict_kabupaten[keyword] = []
## set counter for image indexingcounter = 0
## set line indexfirst_line_index = 1last_line_index = 14

然后,要选择ROI,我们定义了一个函数,该函数将图像(水平线和垂直线都作为输入)以及线索引作为边框。此函数返回裁剪的图像及其在图像全局坐标中的位置和大小

def get_cropped_image(image, x, y, w, h): cropped_image = image[ y:y+h , x:x+w ] return cropped_imagedef get_ROI(image, horizontal, vertical, left_line_index, right_line_index, top_line_index, bottom_line_index, offset=4): x1 = vertical[left_line_index][2] + offset y1 = horizontal[top_line_index][3] + offset x2 = vertical[right_line_index][2] - offset y2 = horizontal[bottom_line_index][3] - offset
w = x2 - x1 h = y2 - y1
cropped_image = get_cropped_image(image, x1, y1, w, h)
return cropped_image, (x1, y1, w, h)

裁剪的图像将用于下一个任务,即文本提取。返回的第二个参数将用于绘制ROI的边界框


文字提取

现在,我们定义了ROI功能。我们可以继续提取结果。我们可以通过遍历单元格来读取列中的所有数据。列数由关键字的长度指定,而行数则由定义。

首先,让我们定义一个函数来绘制文本和周围的框,并定义另一个函数来提取文本。

import pytesseractpytesseract.pytesseract.tesseract_cmd = r'C:\Program Files (x86)\Tesseract-OCR\tesseract.exe'def draw_text(src, x, y, w, h, text): cFrame = np.copy(src) cv.rectangle(cFrame, (x, y), (x+w, y+h), (255, 0, 0), 2) cv.putText(cFrame, "text: " + text, (50, 50), cv.FONT_HERSHEY_SIMPLEX, 2, (0, 0, 0), 5, cv.LINE_AA)
return cFramedef detect(cropped_frame, is_number = False): if (is_number): text = pytesseract.image_to_string(cropped_frame, config ='-c tessedit_char_whitelist=0123456789 --psm 10 --oem 2') else: text = pytesseract.image_to_string(cropped_frame, config='--psm 10')
return text

将图像转换为黑白以获得更好的效果,让我们开始迭代!

counter = 0print("Start detecting text...")(thresh, bw) = cv.threshold(gray, 100, 255, cv.THRESH_BINARY)for i in range(first_line_index, last_line_index): for j, keyword in enumerate(keywords): counter += 1
left_line_index = j right_line_index = j+1 top_line_index = i bottom_line_index = i+1
cropped_image, (x,y,w,h) = get_ROI(bw, horizontal, vertical, left_line_index, right_line_index, top_line_index, bottom_line_index)
if (keywords[j]=='kabupaten'): text = detect(cropped_image) dict_kabupaten[keyword].append(text)
else: text = detect(cropped_image, is_number=True) dict_kabupaten[keyword].append(text) image_with_text = draw_text(img, x, y, w, h, text)
问题解决

这是文本提取的结果!我们只选择了最后三列,因为它对某些文本给出了奇怪的结果,其余的很好,所以我不显示它。

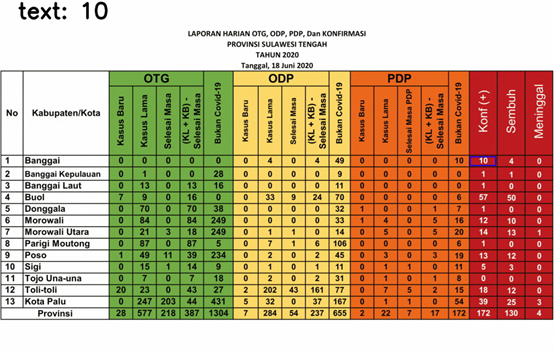

图6.检测到的文本—版本1

一些数字被检测为随机文本,即39个数据中的5个。这是由于最后三列与其余列不同。文本为白色时背景为黑色,会以某种方式影响文本提取的性能。

图7.二进制图像

为了解决这个问题,让我们倒数最后三列。

def invert_area(image, x, y, w, h, display=False): ones = np.copy(image) ones = 1
image[ y:y+h , x:x+w ] = ones*255 - image[ y:y+h , x:x+w ]
if (display): cv.imshow("inverted", image) cv.waitKey(0) cv.destroyAllWindows() return imageleft_line_index = 17right_line_index = 20top_line_index = 0bottom_line_index = -1
cropped_image, (x, y, w, h) = get_ROI(img, horizontal, vertical, left_line_index, right_line_index, top_line_index, bottom_line_index)gray = get_grayscale(img)bw = get_binary(gray)bw = invert_area(bw, x, y, w, h, display=True)

结果如下所示。

图8.处理后的二进制图像
结果

反转图像后,重新执行步骤,这是最终结果!

算法成功检测到文本后,现在可以将其保存到Python对象(例如Dictionary或List)中。由于Tesseract训练数据中未包含某些地区名称(“ Kabupaten / Kota”中的名称),因此无法准确检测到。但是,由于可以精确检测到地区的索引,因此这不会成为问题。文本提取可能无法检测到其他字体的文本,具体取决于所使用的字体,如果出现误解,例如将“ 5”检测为“ 8”,则可以进行诸如腐蚀膨胀之类的图像处理。

源代码:https://github.com/fazlurnu/Text-Extraction-Table-Image
